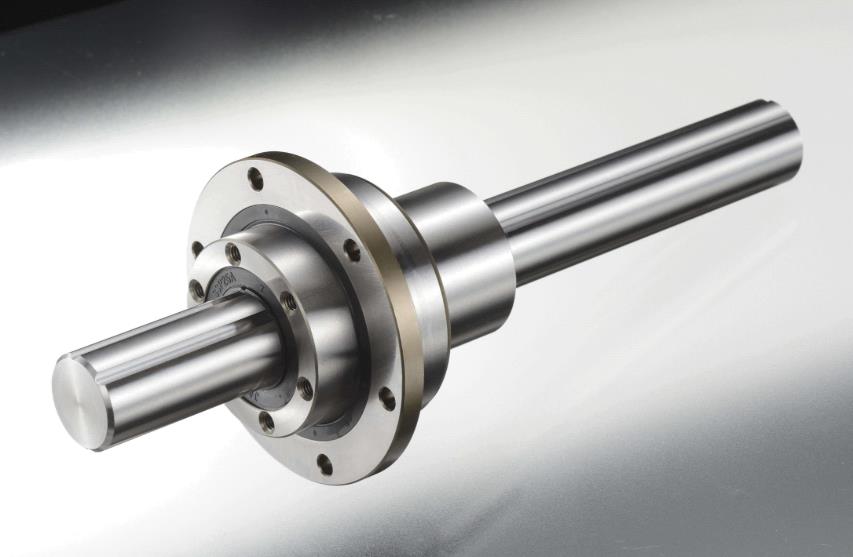

滾珠花鍵在軸的外徑上有三排加載槽。由于采用哥特式拱形凹槽設計，可以確保三個凹槽同時承受扭矩的順時針或逆時針，進而提高使用壽命和剛性。

滾珠架上的滾珠再循環，防止?jié)L珠在組裝時從花鍵螺母落下。

滾珠花鍵特征

大負載能力

軸的每個凹槽都經過研磨，形成30°角接觸點。因此，該型號在徑向和扭矩方向上具有較大的承載能力。

無角向間隙

在30°的接觸角下提供角接觸結構中的預加載荷。這消除了旋轉方向上的角度間隙并增加了剛性。

高剛性

由于接觸角大，它可以根據可用性給予適當?shù)念A(yù)載。因此，它可以獲得較高的剛性和較大的力矩。

滾珠保持型

使用滾珠保持架，防止?jié)L珠在組裝時從花鍵螺母上脫落。

滾珠花鍵應用

機器人，運輸設備，繞線機，ACT(汽車工具更換)等。
